🌍 全球燃气轮机进气过滤选型系统

版本 v11.5 | 设计风速自定义与动态推荐版

态双核 | 智能推荐 | 计算原理详解

GMRC Release 1.0 标准集成

1. 燃机型号选择

选择具体型号

海拔 (m)

环境温度 (°C)

年运行小时数

电价 (元/kWh)

2. 过滤系统类型

选择过滤系统类型

静态系统： 设计风速 3.0 m/s，适用于标准及中等工况。

设计风速 (m/s) 推荐值：3.0 m/s

💡 提示：调整风速会直接影响滤芯数量、压降和成本。推荐值基于 GMRC 标准，您可根据实际工况灵活调整。

3. 现场环境工况

污染物主要为城市粉尘和工业烟雾。重点在于平衡效率与压降。

4. 辅助系统配置

进气加热系统

防止极寒/高湿环境结冰

进气冷却系统

提升高温环境功率与效率

5. 安全防护配置

防爆门建议	强烈建议配置
开启压力设定	44 mmH2O (435 Pa)
最大系统压降	300 Pa

6. 选型计算结果

工况体积流量 - m³/h

建议滤芯总数 - Cells

科德宝推荐方案：

10年 LCC 成本预估：

性能衰减损失	-
压降能耗成本	-
维护更换成本	-
总生命周期成本	-

专家决策支持分析 (基于 GMRC Release 1.0)

1. 核心计算公式

SP = k × DP_max × (ρ_site / ρ_ISO)

SP (Set Point): 防爆门开启压力设定值 (Pa)
k (Safety Margin): 安全余量系数，通常取 1.2 - 1.5
DP_max: 系统设计最大允许压降 (Pa)
ρ_site / ρ_ISO: 空气密度修正系数

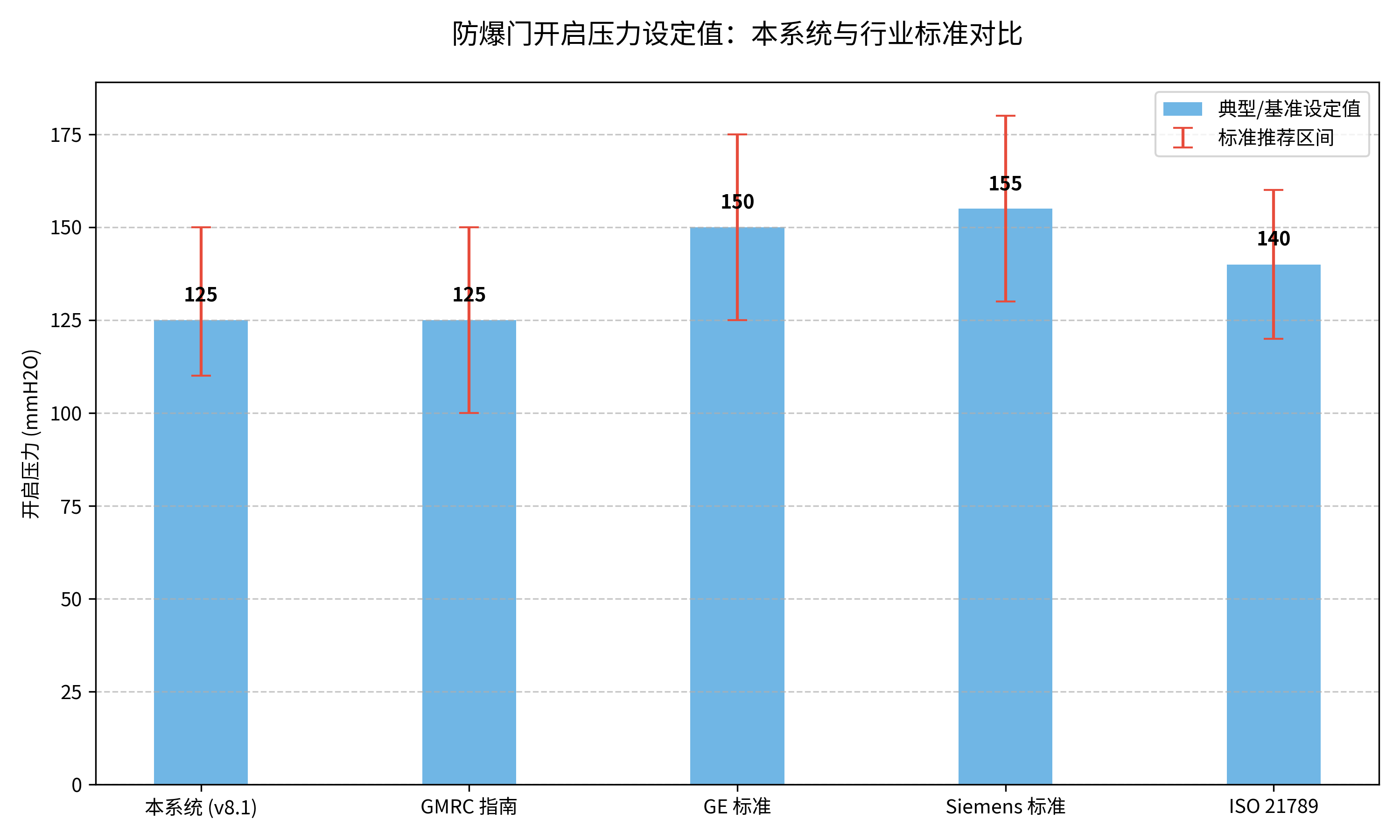

2. 行业标准对比图表

行业标准对比图

3. 合规性深度分析

标准来源	推荐设定值	本系统建议
GMRC 指南	1.25 × DP_max	符合
GE/Siemens OEM	100-150 mmH2O	符合
ISO 21789	结构限值的 80%	符合

✓ 结构安全合规认证

4. 最终合规性建议

设定值合规：开启压力必须高于滤芯报警压降，低于进气道结构变形极限。
硬件合规：防爆门必须具备无源机械触发机制，确保断电时仍能工作。
监控合规：开启状态必须接入燃机 Trip 逻辑，防止未过滤空气长期进入。
维护合规：建议每 6 个月进行一次手动开启测试，防止密封条粘连。

1. 核心计算公式

N = Q_site / (3600 × A_cell × V_target)

N: 建议滤芯总数 (Cells)
Q_site: 现场工况体积流量 (m³/h)
A_cell: 单只滤芯有效迎风面积 (通常为 0.35 m²)
V_target: 设计目标风速 (m/s)

2. 当前型号实时推导

当前工况流量 (Q_site)	- m³/h
设计风速 (V_target)	3.0 m/s
单只面积 (A_cell)	0.35 m²
理论计算数量	-
最终建议数量 (取整)	-

3. 行业标准风速取值依据

系统类型	推荐风速 (m/s)	工程影响
静态过滤 (Static)	2.5 - 3.5	平衡初投资与运行压降
脉冲反吹系统 (Pulse Jet)	4.0 - 6.0	高风速，依赖清灰效率
HEPA/E12 系统	2.0 - 2.5	低风速以延长昂贵滤芯寿命

4. 设计风速的选择原理

设计风速是滤芯选型的核心参数，直接影响滤芯数量、压降、寿命和成本。根据 GMRC Release 1.0 建议，不同系统类型的推荐风速范围如下：

静态系统 (Static): 2.5-3.5 m/s。其中 3.0 m/s 是"黄金平衡点"，确保洁净压降在 150 Pa 以下，降低燃机功率损失。
脚冲系统 (Pulse Jet): 4.0-6.0 m/s。高风速设计依赖在线清灰效率，可显著减少滤芯数量和占地面积。
HEPA/E12 系统: 2.0-2.5 m/s。低风速设计以延长昂贵滤芯的使用寿命。

💡 提示：您可根据实际的粉尘浓度、滤芯寿命预算和经济性考量，在推荐范围内调整设计风速。系统将实时计算相应的滤芯数量和成本影响。
